マイコンボードとかモジュールとかを買ったら足がついてなかった場合のTips

小ネタです。

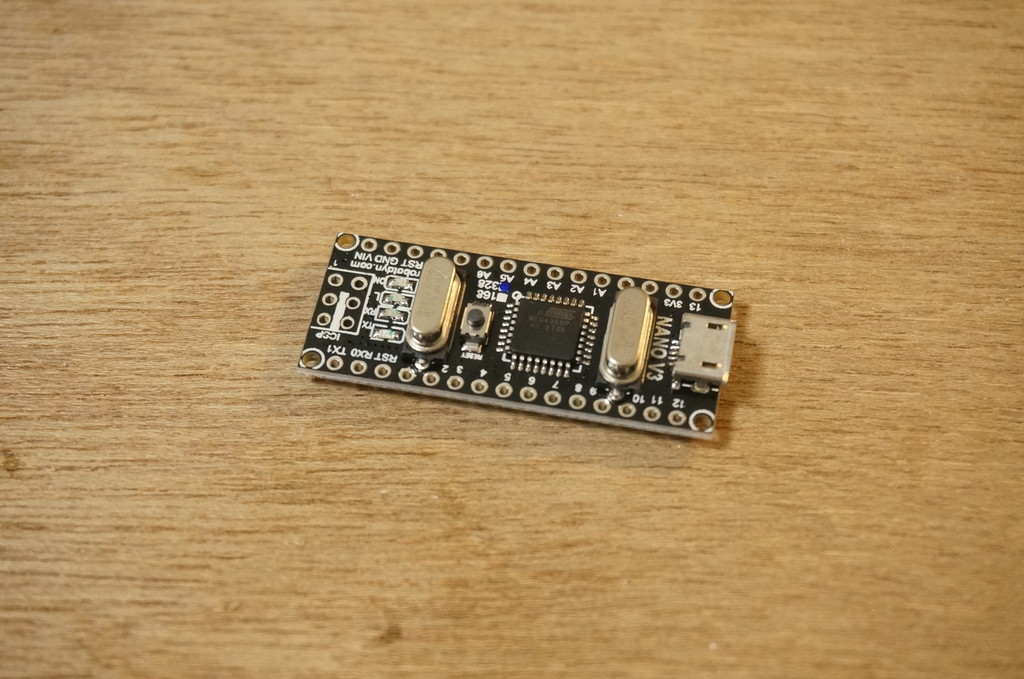

マイコンボードとかセンサーモジュールとかを買うと、たまにこういう感じで

f:id:slideglide:20190113214756j:plain

足がついていない場合があります。こんなとき、どうしますか。
自分でつけるんでしょ?……ってまあそうなんですけど、なにをつけるかという話です。

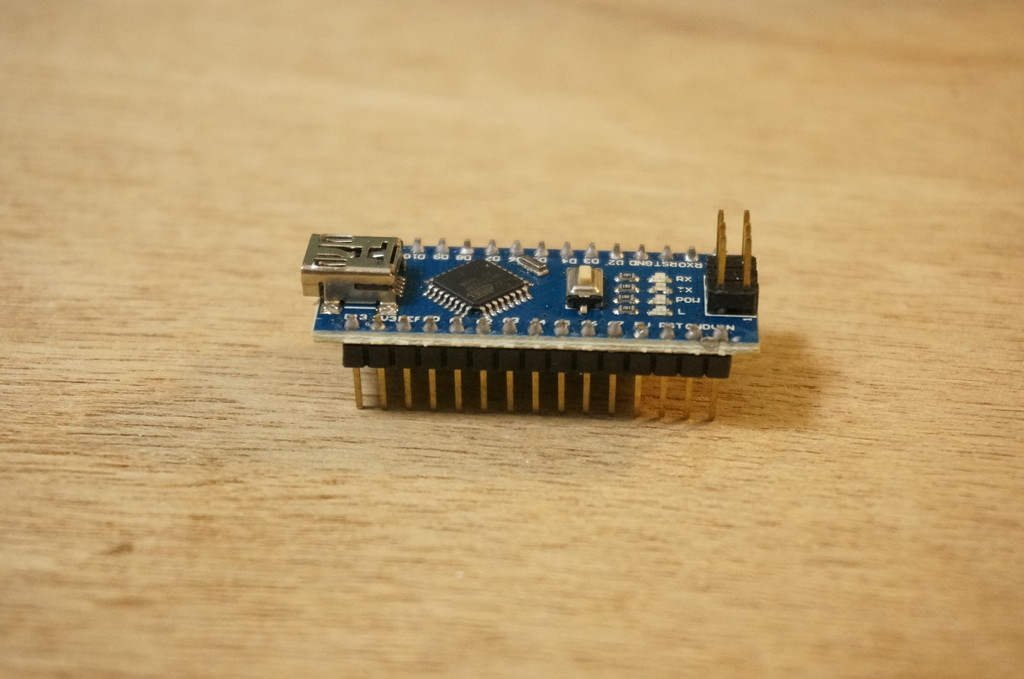

例えばこういう感じで

f:id:slideglide:20190113214821j:plain

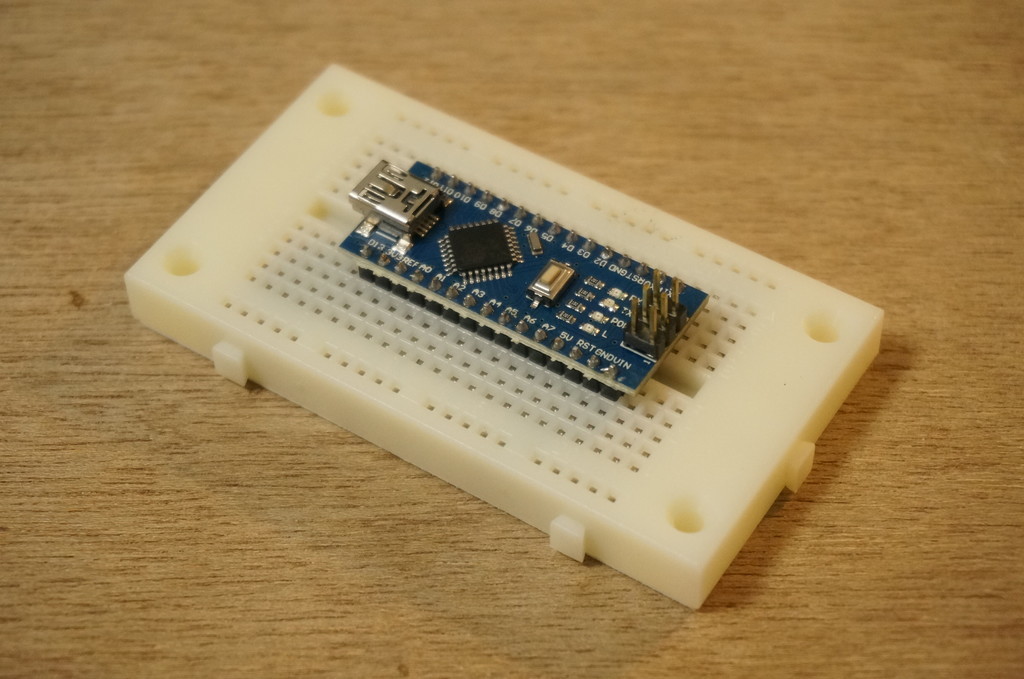

ピンヘッダをつければ、

f:id:slideglide:20190113215405j:plain

ブレッドボードに挿せて便利な感じになる。この手のボードはピンヘッダが付属しているケースも多くて、これが標準かなと思います。

一方で、こんな感じで

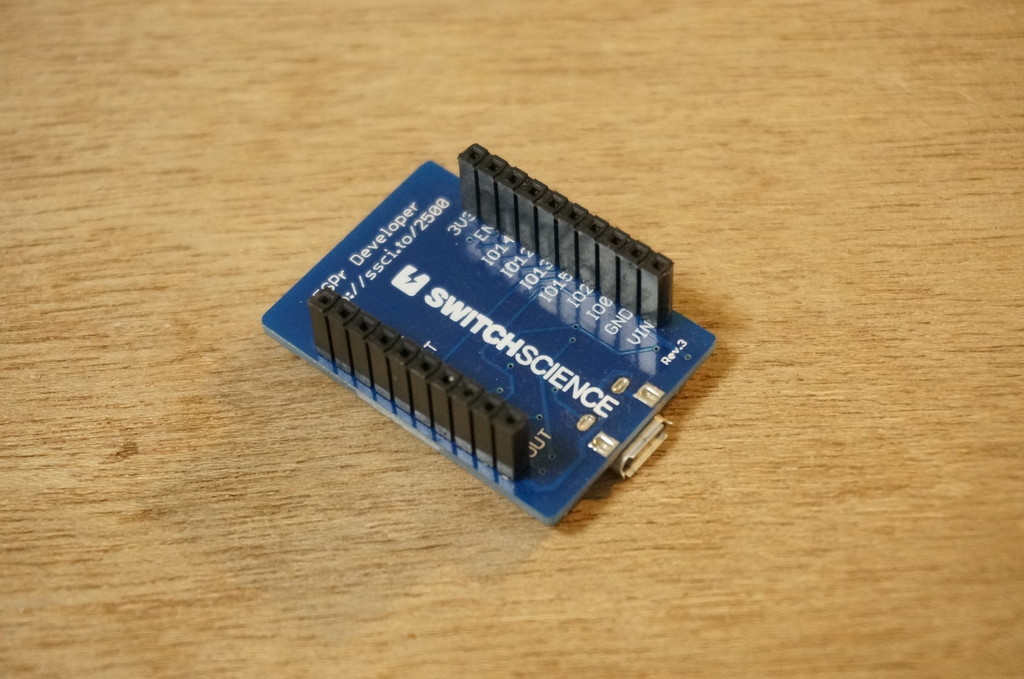

f:id:slideglide:20190113215430j:plain

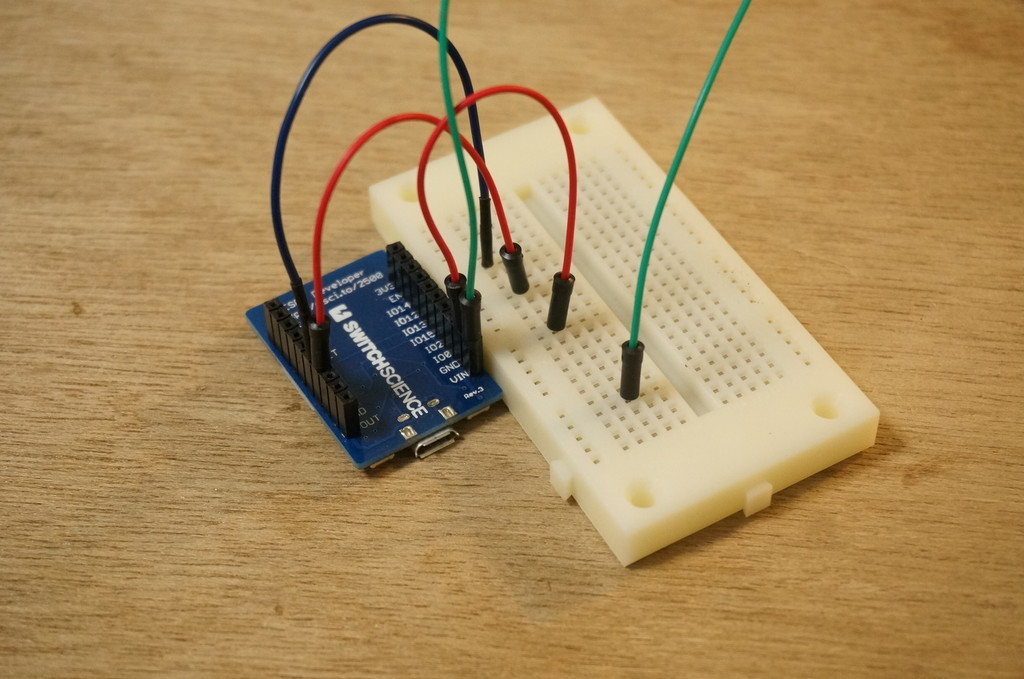

ピンソケットをつけると、

f:id:slideglide:20190113215521j:plain

ジャンパ線が挿さってArduinoみたいな感覚で使えるので、これはこれで便利なんですね。

つまり2通りのやり方がある。僕は新しい基板を買って試用するたびに、この「ピンヘッダをつけるべきかピンソケットをつけるべきか問題」に頭を悩ませてきました。

しかしですね、ちょっと前にこんなものを見つけました。

[スイッチサイエンス] Arduinoシールド用ピンソケットのセット(R3対応)

[スイッチサイエンス] Arduinoシールド用ピンソケットのセット(R3対応)

これArduinoシールドを作る用のピンソケットなんですけど、Arduinoのシールドって

Arduino イーサネットシールド

Arduino イーサネットシールド

こんな感じで、上にソケット、下に足、両方ついててスタックできるようになってるんですよ。

ということは、Arduinoシールドに限らずこれを使えば……

f:id:slideglide:20190113214756j:plain

これが……

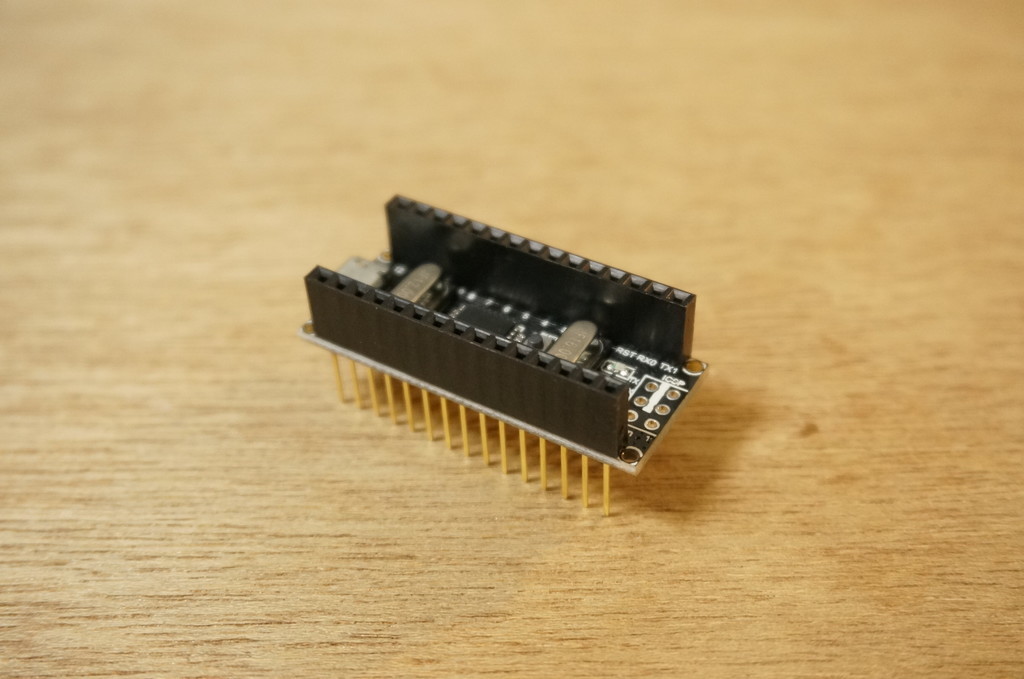

f:id:slideglide:20190113220538j:plain

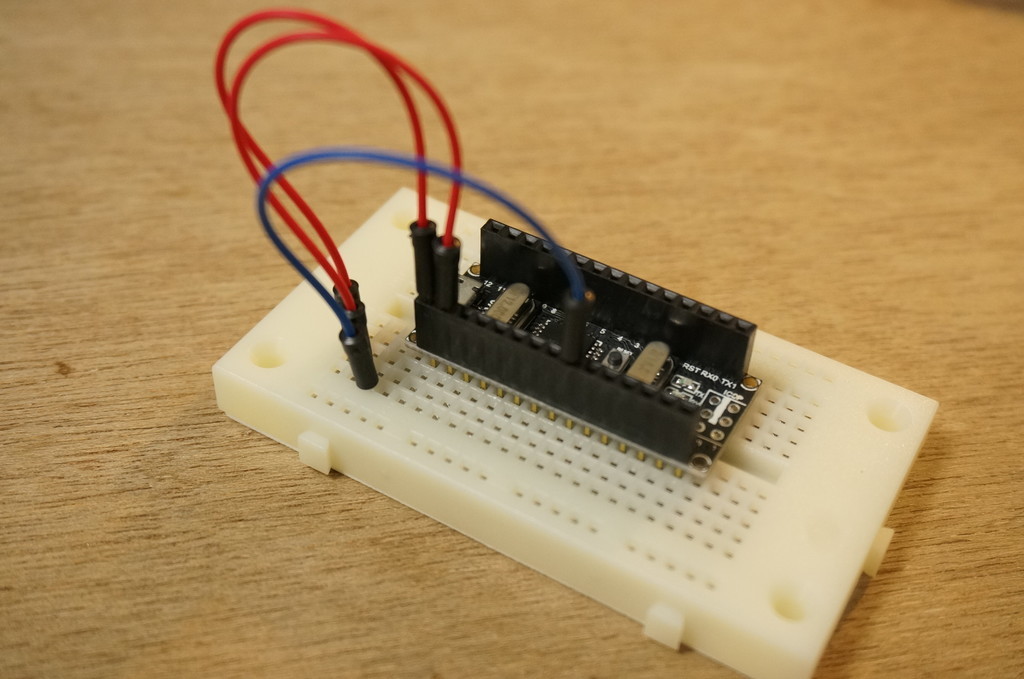

こうなって……

f:id:slideglide:20190113220232j:plain

こう!!!!!!!

ジャンパ線とブレッドボードが両方使えるボードができました。超便利!!!!!!!

補足

ただ欠点としては、ピンヘッダやピンソケットなら

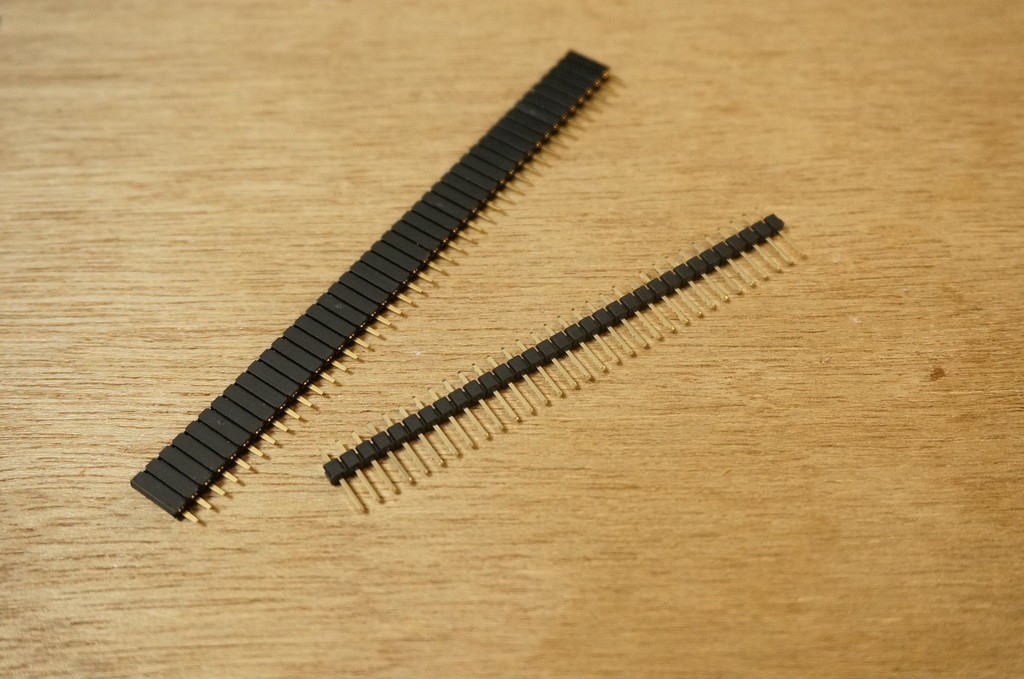

f:id:slideglide:20190113220949j:plain

こういう、基板の穴の数に合わせてパキッて折って使えるやつがあるじゃないですか。

足の長いピンヘッダの場合はどうもそれがないらしくて、AmazonやAliexpressをくまなく探しても、4ピン、6ピン、8ピン、10ピン、15ピン、40ピンの6通りしかないっぽいんですよね。
で、たとえばこういう

ESPr Developer 32

ESPr Developer 32

20ピンのボードがあった場合、合うやつがない。10ピンを2つ組み合わせればいけそうな気がしますが、

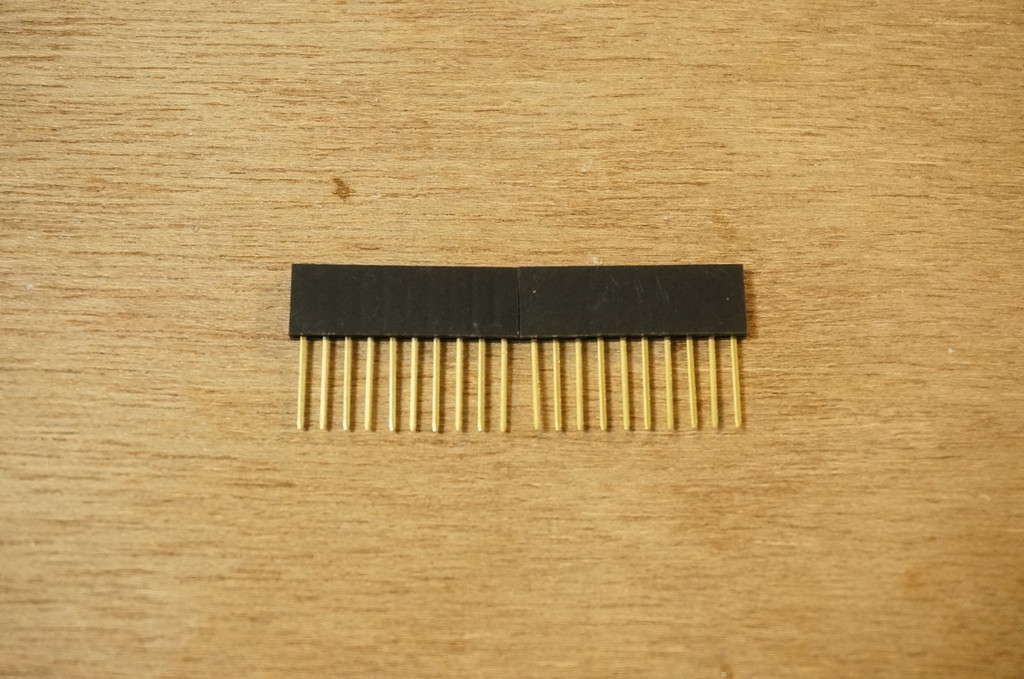

f:id:slideglide:20190113220037j:plain

真ん中だけ間隔が広いのわかります?このままだと入らないんです。

仕方がないので……

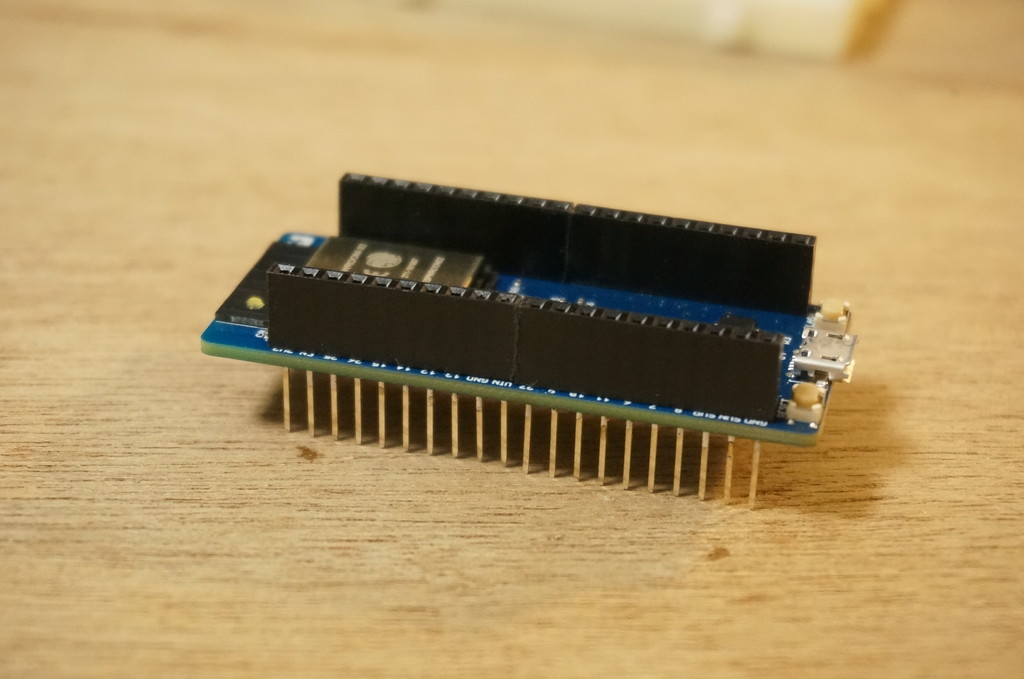

f:id:slideglide:20190113215804j:plain

2本のピンソケットの端をサンドペーパーでちょっとずつ削ってやると、こうやってぴったり入れることができます。

以上、ピンヘッダ耳より情報でした。

[スイッチサイエンス] Arduinoシールド用ピンソケットのセット(R3対応)

[スイッチサイエンス] Arduinoシールド用ピンソケットのセット(R3対応)

さらに補足

別解としては、とりあえずピンヘッダつけておいて、ジャンパ繋ぎたくなったらオス―メスのジャンパを使うという手もあります。

余談

もういっこ、これは本当にどうでもいいTipsなのですが

goot 電子工作用はんだ SD-63

goot 電子工作用はんだ SD-63

gootのはんだあるじゃないですか。持ちやすいケースに入ったやつ。僕は最初に使ったのがこれだったので、なんとなくそれ以来ずっとこれを使っています。で、さいきん切らして行きつけのホームセンターに買いに行ったところ、なんと店頭からなくなってたんです。とはいえ身体がこの容器のグリップ感に慣れてしまったので、できればこれを使いたい。しかしはんだがないと作業が止まってしまうので、やむなくHAKKOのを買いました。

白光(HAKKO) 少量はんだ 20g 直径1.0mm FS407-02

白光(HAKKO) 少量はんだ 20g 直径1.0mm FS407-02

ところがですよ。

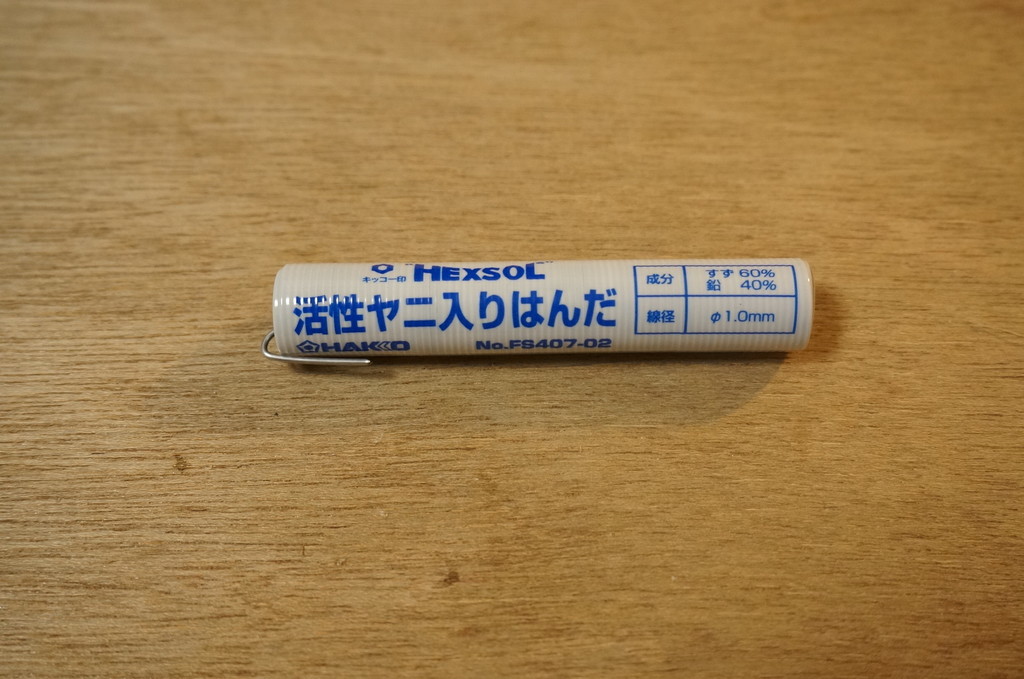

f:id:slideglide:20190113220734j:plain

これがなんと……

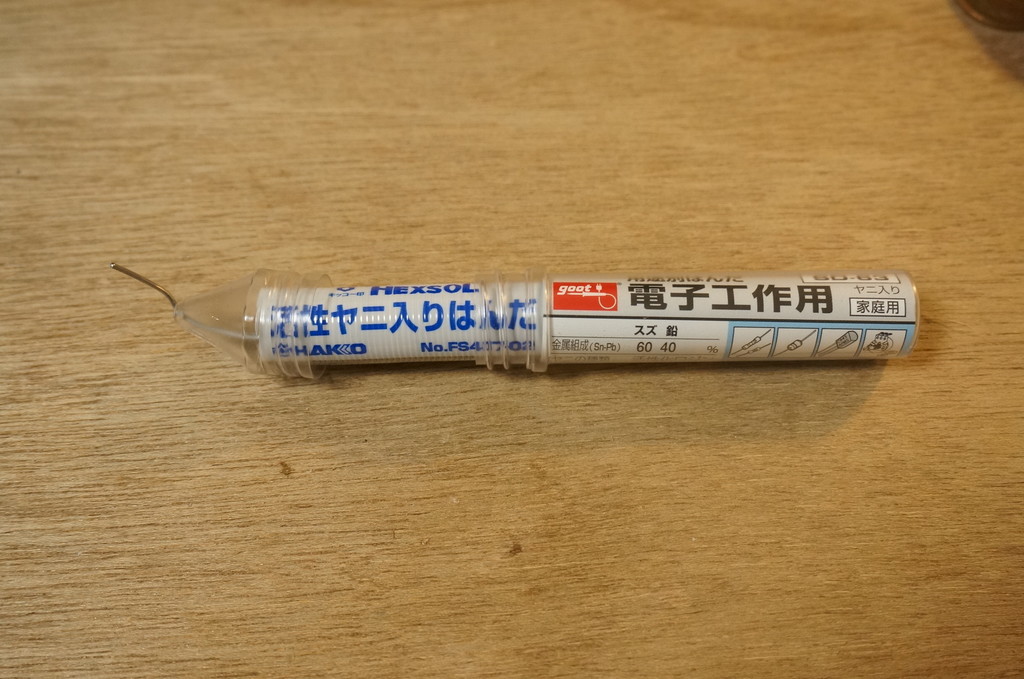

f:id:slideglide:20190113220754j:plain

あっ!!

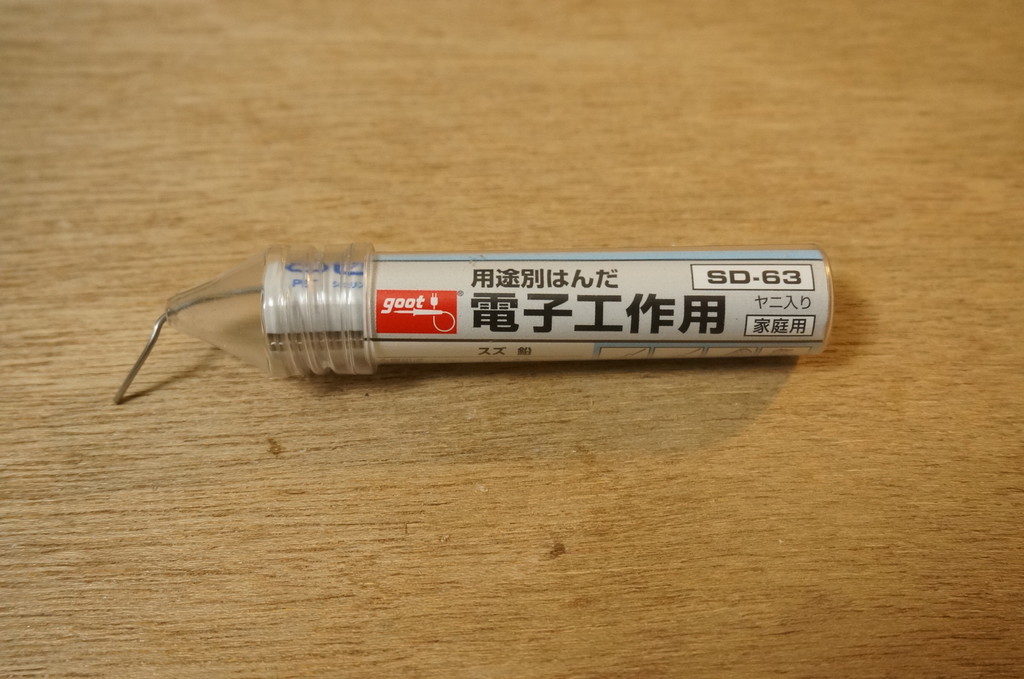

f:id:slideglide:20190113220722j:plain

ぴったり!!

以上、「HAKKOのはんだはgootのはんだのリフィルに使える」でした。値段はふつうにgootを買った方が安いのでものすごく使いどころの限定されるTipsですが、活用してみてください。活用できるものならな!
